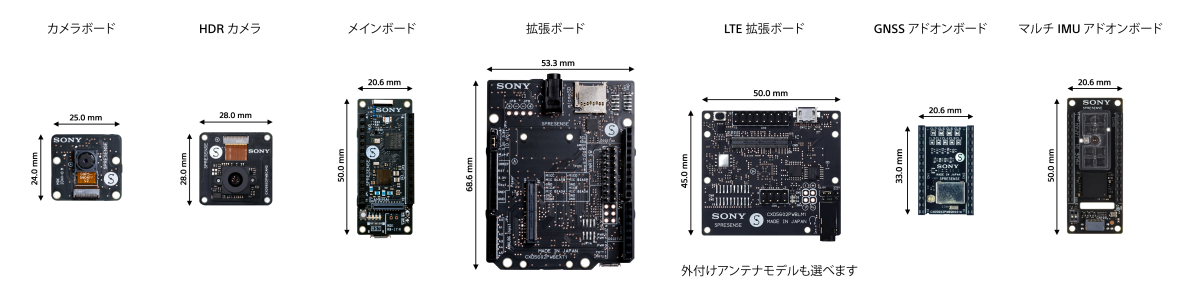

主な仕様
Spresense メインボード | Empty |
---|---|
Spresense メインボード 型名 | Empty CXD5602PWBMAIN1 |
Spresense メインボード サイズ | Empty 50.0 mm x 20.6 mm |
Spresense メインボード プロセッサー | Empty ARM® Cortex®-M4F x 6 cores |
Spresense メインボード 最大駆動周波数 | Empty 156 MHz |
Spresense メインボード SRAM | Empty 1.5 MB |
Spresense メインボード フラッシュメモリー | Empty 8 MB |
Spresense メインボード デジタル入出力 | Empty GPIO, SPI, I2C, UART, I2S |
Spresense メインボード アナログ入力(A/Dコンバータ) | Empty 2 ch (0.7 V range) |
Spresense メインボード 測位衛星システム | Empty GPS(L1 C/A), GLONASS(L1OF), BeiDou(B1), Galileo(E1 CBOC), QZSS(L1 C/A, L1 S), SBAS(L1 C/A) |
Spresense メインボード カメラ入力 | Empty 専用パラレルインターフェース |
![](https://wpp-cdn.developer.sony.com/dp-images/image/7x4/2vkl4atWlo/uploads/sites/19/2023/04/Spresense_230421_p-28_Main-Board.png?jwt=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJfX2lzaW1hZ2UiOnRydWUsInVybCI6Ii8ydmtsNGF0V2xvL3VwbG9hZHMvc2l0ZXMvMTkvMjAyMy8wNC9TcHJlc2Vuc2VfMjMwNDIxX3AtMjhfTWFpbi1Cb2FyZC5wbmciLCJhbHQiOiIiLCJ3aWR0aCI6OTk1LCJoZWlnaHQiOjU2MCwiZm9jdXMiOnsieCI6MC41LCJ5IjowLjV9LCJyYXRpbyI6MS43NzY3ODU3MTQyODU3MTQyLCJfX3B1YmxpYyI6dHJ1ZSwiYWxsb3dlZFNpemVzIjpbIjEyMDB4QVVUTyIsIjEwMHg2NSIsIjEwMHhBVVRPIiwiMTEweDgyIiwiNzUweEFVVE8iLCIxMDAweEFVVE8iLCIxMjAweEFVVE8iLCIxMjAweDgwMCIsIjE5MjB4QVVUTyIsIjYwMHhBVVRPIiwiMTkyMHgxMDAwIiwiMjAweDE1MCIsIjIyNXgxNzAiLCIyMjV4QVVUTyIsIjIyOXgzMDAiLCIzNjh4QVVUTyIsIjQ1MHgzNDAiLCI1MDB4QVVUTyIsIjc1MHg1MDAiLCI3eDEwIiwiN3gxMSIsIjd4MTIiLCI3eDE2IiwiN3gzIiwiN3g0IiwiN3g1IiwiN3g2IiwiN3g3IiwiN3g4IiwiN3g5IiwiMXgxIl0sImltYWdlVmVyc2lvbiI6InY2IiwiZXhwIjoxOTA0Njg4MDAwMDAwfQ.sMsHiIoMzTgQkh1_K4NlD_c2DmK1ycQ7prMzN1ckTI8)
Spresense main board pin assignment
Spresense 拡張ボード | Empty |
---|---|
Spresense 拡張ボード 型名 | Empty CXD5602PWBEXT1 |
Spresense 拡張ボード サイズ | Empty 68.6 mm x 53.3 mm |
Spresense 拡張ボード オーディオ入出力 | Empty 4ch アナログマイク入力 or 8ch デジタルマイク入力、ヘッドホンジャック |
Spresense 拡張ボード デジタル入出力 | Empty 3.3V と 5V を選択可能 |
Spresense 拡張ボード アナログ入力(A/Dコンバータ) | Empty 6ch (5.0V レンジ) |
Spresense 拡張ボード 外部メモリインターフェース | Empty microSD card slot |
![](https://wpp-cdn.developer.sony.com/dp-images/image/7x4/2vkl4atWlo/uploads/sites/19/2023/04/Spresense_230421_p-28_Extension-Board.png?jwt=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJfX2lzaW1hZ2UiOnRydWUsInVybCI6Ii8ydmtsNGF0V2xvL3VwbG9hZHMvc2l0ZXMvMTkvMjAyMy8wNC9TcHJlc2Vuc2VfMjMwNDIxX3AtMjhfRXh0ZW5zaW9uLUJvYXJkLnBuZyIsImFsdCI6IiIsIndpZHRoIjo5OTUsImhlaWdodCI6NTYwLCJmb2N1cyI6eyJ4IjowLjUsInkiOjAuNX0sInJhdGlvIjoxLjc3Njc4NTcxNDI4NTcxNDIsIl9fcHVibGljIjp0cnVlLCJhbGxvd2VkU2l6ZXMiOlsiMTIwMHhBVVRPIiwiMTAweDY1IiwiMTAweEFVVE8iLCIxMTB4ODIiLCI3NTB4QVVUTyIsIjEwMDB4QVVUTyIsIjEyMDB4QVVUTyIsIjEyMDB4ODAwIiwiMTkyMHhBVVRPIiwiNjAweEFVVE8iLCIxOTIweDEwMDAiLCIyMDB4MTUwIiwiMjI1eDE3MCIsIjIyNXhBVVRPIiwiMjI5eDMwMCIsIjM2OHhBVVRPIiwiNDUweDM0MCIsIjUwMHhBVVRPIiwiNzUweDUwMCIsIjd4MTAiLCI3eDExIiwiN3gxMiIsIjd4MTYiLCI3eDMiLCI3eDQiLCI3eDUiLCI3eDYiLCI3eDciLCI3eDgiLCI3eDkiLCIxeDEiXSwiaW1hZ2VWZXJzaW9uIjoidjYiLCJleHAiOjE5MDQ2ODgwMDAwMDB9.YGPH2KIHF9za-o_sBItlP0doDHAabta_ipvUVXyiy0w)
Spresense extension board pin assignment
Spresenseカメラボード | Empty |
---|---|
Spresenseカメラボード 型名 | Empty CXD5602PWBCAM1 |
Spresenseカメラボード サイズ | Empty 24.0 mm x 25.0 mm |
Spresenseカメラボード 画素数 | Empty 2608(H) x 1960 (V) = approx. 5.11 M pixels |
Spresenseカメラボード 駆動電圧 | Empty DC 3.7V |
Spresenseカメラボード IO電圧 | Empty DC 1.8V |
Spresenseカメラボード カメラインターフェース | Empty CMOS 8 bit parallel |
Spresenseカメラボード 出力フォーマット | Empty Y/C, RGB and JPEG |
Spresenseカメラボード 制御インターフェース | Empty I2C |
Spresenseカメラボード フィルター | Empty IR cut filter |
Spresenseカメラボード FOV | Empty 78°±3° |
Spresenseカメラボード 被写界深度 | Empty 77.5cm ~ ∞ |
Spresenseカメラボード F値 | Empty 2.0±5% |
Spresenseカメラボード 焦点 | Empty 固定焦点 |
Spresense HDR カメラボード | Empty |
---|---|
Spresense HDR カメラボード 型名 | Empty CXD5602PWBCAM2W |
Spresense HDR カメラボード サイズ | Empty 28 mm x 28 mm |
Spresense HDR カメラボード 画素数 | Empty 1280(H) x 960(V) 1.23M pixel |
Spresense HDR カメラボード 駆動電圧 | Empty DC 3.7V |
Spresense HDR カメラボード IO電圧 | Empty DC 1.8V |
Spresense HDR カメラボード カメラインターフェース | Empty CMOS 8 bit parallel |
Spresense HDR カメラボード 出力フォーマット | Empty Y/C, RGB and JPEG |
Spresense HDR カメラボード 制御インターフェース | Empty I2C |
Spresense HDR カメラボード フィルター | Empty IR cut filter |
Spresense HDR カメラボード FOV | Empty 52.4±5% |
Spresense HDR カメラボード 焦点距離 | Empty 5.1 mm(adjustable) |
Spresense HDR カメラボード F値 | Empty 2 |
Spresense HDR カメラボード レンズ径 | Empty M8 P0.35 |
Spresense HDR カメラボード その他機能 | Empty High Dynamic Range (120dB) レンズ交換可能 低照度撮影 接写機能 |
Spresense LTE 拡張ボード | オンボードアンテナモデル | 外付けアンテナモデル |
---|---|---|
Spresense LTE 拡張ボード 型名 | オンボードアンテナモデル CXD5602PWBLM1 | 外付けアンテナモデル CXD5602PWBLM2 |
Spresense LTE 拡張ボード サイズ | オンボードアンテナモデル 45mm x 50mm | 外付けアンテナモデル 45mm x 50mm |
Spresense LTE 拡張ボード 搭載モジュール | オンボードアンテナモデル LBAD0XX1SC(Altair Semiconductor製 ALT1250 Chipset 搭載 村田製作所製モジュール) | 外付けアンテナモデル LBAD0XX1SC(Altair Semiconductor製 ALT1250 Chipset 搭載 村田製作所製モジュール) |
Spresense LTE 拡張ボード SIMカード | オンボードアンテナモデル nanoSIM | 外付けアンテナモデル nanoSIM |
Spresense LTE 拡張ボード RAT | オンボードアンテナモデル LTE Cat-M1 | 外付けアンテナモデル LTE Cat-M1 |
Spresense LTE 拡張ボード 対応バンド | オンボードアンテナモデル 1,8,18,19 | 外付けアンテナモデル 1,8,18,19 |
Spresense LTE 拡張ボード アンテナ | オンボードアンテナモデル オンボードアンテナ搭載 | 外付けアンテナモデル アンテナ非搭載、U.FL端子搭載 ※ |
Spresense LTE 拡張ボード オーディオ入出力 | オンボードアンテナモデル 2ch アナログマイク入力 or 4ch デジタルマイク入力、ヘッドホンジャック | 外付けアンテナモデル 2ch アナログマイク入力 or 4ch デジタルマイク入力、ヘッドホンジャック |
Spresense LTE 拡張ボード デジタル入出力 | オンボードアンテナモデル 3.3V と 5V を選択可能 | 外付けアンテナモデル 3.3V と 5V を選択可能 |
Spresense LTE 拡張ボード アナログ入力端子 | オンボードアンテナモデル 2ch(5.0V レンジ) | 外付けアンテナモデル 2ch(5.0V レンジ) |
Spresense LTE 拡張ボード 外部メモリインターフェース | オンボードアンテナモデル microSD card slot | 外付けアンテナモデル microSD card slot |
※ 認証済みアンテナリスト(U.FL to SMA 変換が必要な場合あり)
CXD5602PWBLM1
![](https://wpp-cdn.developer.sony.com/dp-images/image/7x3/2vkl4atWlo/uploads/sites/19/2024/06/Spresense-LTE-Ext.-board-diagram-20240605.png?jwt=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJfX2lzaW1hZ2UiOnRydWUsInVybCI6Ii8ydmtsNGF0V2xvL3VwbG9hZHMvc2l0ZXMvMTkvMjAyNC8wNi9TcHJlc2Vuc2UtTFRFLUV4dC4tYm9hcmQtZGlhZ3JhbS0yMDI0MDYwNS5wbmciLCJhbHQiOiIiLCJ3aWR0aCI6MTUwOCwiaGVpZ2h0Ijo2MjMsImZvY3VzIjp7IngiOjAuNSwieSI6MC41fSwicmF0aW8iOjIuNDIwNTQ1NzQ2Mzg4NDQzLCJfX3B1YmxpYyI6dHJ1ZSwiYWxsb3dlZFNpemVzIjpbIjEyMDB4QVVUTyIsIjEwMHg2NSIsIjEwMHhBVVRPIiwiMTEweDgyIiwiNzUweEFVVE8iLCIxMDAweEFVVE8iLCIxMjAweEFVVE8iLCIxMjAweDgwMCIsIjE5MjB4QVVUTyIsIjYwMHhBVVRPIiwiMTkyMHgxMDAwIiwiMjAweDE1MCIsIjIyNXgxNzAiLCIyMjV4QVVUTyIsIjIyOXgzMDAiLCIzNjh4QVVUTyIsIjQ1MHgzNDAiLCI1MDB4QVVUTyIsIjc1MHg1MDAiLCI3eDEwIiwiN3gxMSIsIjd4MTIiLCI3eDE2IiwiN3gzIiwiN3g0IiwiN3g1IiwiN3g2IiwiN3g3IiwiN3g4IiwiN3g5IiwiMXgxIl0sImltYWdlVmVyc2lvbiI6InY2IiwiZXhwIjoxOTA0Njg4MDAwMDAwfQ.MSrzmqB88W49dShZ6dm7Dol7GrsCsWgq90VtsQxPm4g)
CXD5602PWBLM2
![](https://wpp-cdn.developer.sony.com/dp-images/image/7x4/2vkl4atWlo/uploads/sites/19/2024/06/Spresense-LTE-Ext.-board-diagram-2-Updated-20240605.png?jwt=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJfX2lzaW1hZ2UiOnRydWUsInVybCI6Ii8ydmtsNGF0V2xvL3VwbG9hZHMvc2l0ZXMvMTkvMjAyNC8wNi9TcHJlc2Vuc2UtTFRFLUV4dC4tYm9hcmQtZGlhZ3JhbS0yLVVwZGF0ZWQtMjAyNDA2MDUucG5nIiwiYWx0IjoiIiwid2lkdGgiOjE1MDIsImhlaWdodCI6NzAwLCJmb2N1cyI6eyJ4IjowLjUsInkiOjAuNX0sInJhdGlvIjoyLjE0NTcxNDI4NTcxNDI4NiwiX19wdWJsaWMiOnRydWUsImFsbG93ZWRTaXplcyI6WyIxMjAweEFVVE8iLCIxMDB4NjUiLCIxMDB4QVVUTyIsIjExMHg4MiIsIjc1MHhBVVRPIiwiMTAwMHhBVVRPIiwiMTIwMHhBVVRPIiwiMTIwMHg4MDAiLCIxOTIweEFVVE8iLCI2MDB4QVVUTyIsIjE5MjB4MTAwMCIsIjIwMHgxNTAiLCIyMjV4MTcwIiwiMjI1eEFVVE8iLCIyMjl4MzAwIiwiMzY4eEFVVE8iLCI0NTB4MzQwIiwiNTAweEFVVE8iLCI3NTB4NTAwIiwiN3gxMCIsIjd4MTEiLCI3eDEyIiwiN3gxNiIsIjd4MyIsIjd4NCIsIjd4NSIsIjd4NiIsIjd4NyIsIjd4OCIsIjd4OSIsIjF4MSJdLCJpbWFnZVZlcnNpb24iOiJ2NiIsImV4cCI6MTkwNDY4ODAwMDAwMH0.E4cCKxtCh5BYIY4NPaivSKLT5G_1OUX2MM52tmPOtFk)
Spresense LTE extension board pin assignment
SPRESENSE GNSS アドオンボード | |
---|---|
SPRESENSE GNSS アドオンボード 型名 | CXD5602PWBGNSS1W |
SPRESENSE GNSS アドオンボード サイズ | 33.0 mm x 20.6 mm |
SPRESENSE GNSS アドオンボード 対応周波数 | L1/L5 |
SPRESENSE GNSS アドオンボード IO電圧 | DC 1.8V |
SPRESENSE GNSS アドオンボード アンテナ | 外部アンテナ |
SPRESENSE GNSS アドオンボード アンテナコネクタ | U.FL |
SPRESENSE GNSS アドオンボード 制御インターフェース | I2C:2pin, 割り込み:1pin |
SPRESENSE GNSS アドオンボード GNSS 受信 LSI | CXD5610GF |
SPRESENSE GNSS アドオンボード 測位衛星システム | GPS(L1C/A,L5), GLONASS(L1OF), BeiDou(B1I,B1C,B2a), Galileo(E1 CBOC,E5a), QZSS(L1C/A,L1S,L5), SBAS(L1),NavIC(L5) |
SPRESENSE GNSS アドオンボード GNSS受信感度 | コールドスタート時:-149dBm ホットスタート時:-165dBm トラッキング時:-167dBm |
SPRESENSE GNSS アドオンボード 初期位置算出時間 | コールドスタート時:約24秒 ホットスタート時:約1秒 オープンスカイ環境における測定値となり、受信環境によって初期位置算出時間は大きく変化します。 |
![](https://wpp-cdn.developer.sony.com/dp-images/image/7x4/2vkl4atWlo/uploads/sites/19/2023/07/Spresense-GNSS-board-pin-assignment-1.png?jwt=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJfX2lzaW1hZ2UiOnRydWUsInVybCI6Ii8ydmtsNGF0V2xvL3VwbG9hZHMvc2l0ZXMvMTkvMjAyMy8wNy9TcHJlc2Vuc2UtR05TUy1ib2FyZC1waW4tYXNzaWdubWVudC0xLnBuZyIsImFsdCI6IiIsIndpZHRoIjozODQ2LCJoZWlnaHQiOjE2NzIsImZvY3VzIjp7IngiOjAuNSwieSI6MC41fSwicmF0aW8iOjIuMzAwMjM5MjM0NDQ5NzYxLCJfX3B1YmxpYyI6dHJ1ZSwiYWxsb3dlZFNpemVzIjpbIjEyMDB4QVVUTyIsIjEwMHg2NSIsIjEwMHhBVVRPIiwiMTEweDgyIiwiNzUweEFVVE8iLCIxMDAweEFVVE8iLCIxMjAweEFVVE8iLCIxMjAweDgwMCIsIjE5MjB4QVVUTyIsIjYwMHhBVVRPIiwiMTkyMHgxMDAwIiwiMjAweDE1MCIsIjIyNXgxNzAiLCIyMjV4QVVUTyIsIjIyOXgzMDAiLCIzNjh4QVVUTyIsIjQ1MHgzNDAiLCI1MDB4QVVUTyIsIjc1MHg1MDAiLCI3eDEwIiwiN3gxMSIsIjd4MTIiLCI3eDE2IiwiN3gzIiwiN3g0IiwiN3g1IiwiN3g2IiwiN3g3IiwiN3g4IiwiN3g5IiwiMXgxIl0sImltYWdlVmVyc2lvbiI6InY2IiwiZXhwIjoxOTA0Njg4MDAwMDAwfQ.tJ7k0DUavEbZ_cIKNxorvfm5Y8cKiaeGy6BeYDI9GFI)
Spresense GNSS add-on board pin assignment
