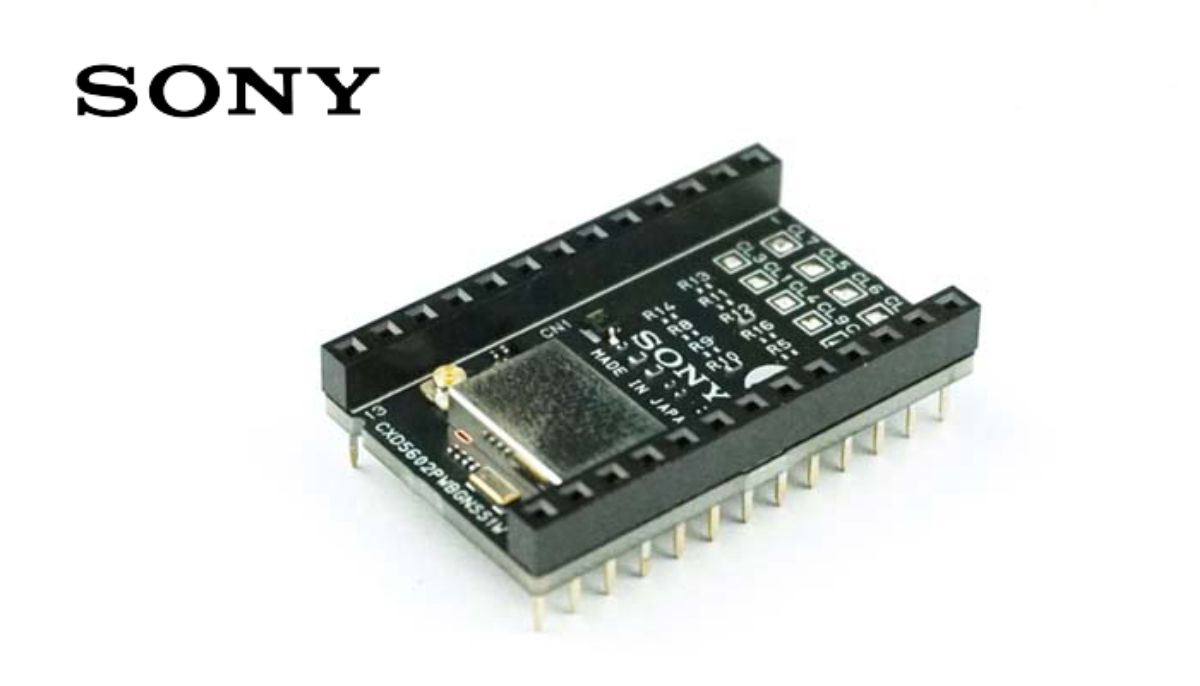

Spresense GNSS アドオンボード
Spresense GNSS アドオンボードは、ソニー製GNSS受信LSI「CXD5610」を搭載した省電力高精度GNSSアドオンボードです。L1帯に加えて、L5帯信号受信にも対応したデュアルバンド測位を可能とし、独自開発の高周波アナログ回路技術とデジタル信号技術によって業界最小クラスの消費電力を実現します。
製品仕様
SPRESENSE GNSS アドオンボード | |
---|---|
SPRESENSE GNSS アドオンボード 型名 | CXD5602PWBGNSS1W |
SPRESENSE GNSS アドオンボード サイズ | 33.0 mm x 20.6 mm |
SPRESENSE GNSS アドオンボード 対応周波数 | L1/L5 |
SPRESENSE GNSS アドオンボード IO電圧 | DC 1.8V |
SPRESENSE GNSS アドオンボード アンテナ | 外部アンテナ |
SPRESENSE GNSS アドオンボード アンテナコネクタ | U.FL |
SPRESENSE GNSS アドオンボード 制御インターフェース | I2C:2pin, 割り込み:1pin |
SPRESENSE GNSS アドオンボード GNSS 受信 LSI | CXD5610GF |
SPRESENSE GNSS アドオンボード 測位衛星システム | GPS(L1C/A,L5), GLONASS(L1OF), BeiDou(B1I,B1C,B2a), Galileo(E1 CBOC,E5a), QZSS(L1C/A,L1S,L5), SBAS(L1),NavIC(L5) |
SPRESENSE GNSS アドオンボード GNSS受信感度 | コールドスタート時:-149dBm ホットスタート時:-165dBm トラッキング時:-167dBm |
SPRESENSE GNSS アドオンボード 初期位置算出時間 | コールドスタート時:約24秒 ホットスタート時:約1秒 オープンスカイ環境における測定値となり、受信環境によって初期位置算出時間は大きく変化します。 |
![](https://wpp-cdn.developer.sony.com/dp-images/image/7x4/2vkl4atWlo/uploads/sites/19/2023/07/Spresense-GNSS-board-pin-assignment.png?jwt=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJfX2lzaW1hZ2UiOnRydWUsInVybCI6Ii8ydmtsNGF0V2xvL3VwbG9hZHMvc2l0ZXMvMTkvMjAyMy8wNy9TcHJlc2Vuc2UtR05TUy1ib2FyZC1waW4tYXNzaWdubWVudC5wbmciLCJhbHQiOiIiLCJ3aWR0aCI6Mzg0NiwiaGVpZ2h0IjoxNjcyLCJmb2N1cyI6eyJ4IjowLjUsInkiOjAuNX0sInJhdGlvIjoyLjMwMDIzOTIzNDQ0OTc2MSwiX19wdWJsaWMiOnRydWUsImFsbG93ZWRTaXplcyI6WyIxMjAweEFVVE8iLCIxMDB4NjUiLCIxMDB4QVVUTyIsIjExMHg4MiIsIjc1MHhBVVRPIiwiMTAwMHhBVVRPIiwiMTIwMHhBVVRPIiwiMTIwMHg4MDAiLCIxOTIweEFVVE8iLCI2MDB4QVVUTyIsIjE5MjB4MTAwMCIsIjIwMHgxNTAiLCIyMjV4MTcwIiwiMjI1eEFVVE8iLCIyMjl4MzAwIiwiMzY4eEFVVE8iLCI0NTB4MzQwIiwiNTAweEFVVE8iLCI3NTB4NTAwIiwiN3gxMCIsIjd4MTEiLCI3eDEyIiwiN3gxNiIsIjd4MyIsIjd4NCIsIjd4NSIsIjd4NiIsIjd4NyIsIjd4OCIsIjd4OSIsIjF4MSJdLCJpbWFnZVZlcnNpb24iOiJ2NiIsImV4cCI6MTkwNDY4ODAwMDAwMH0.Kn_VrXX1mpp-mEndwTOXynGSTzZMqLvz_Kwu06YKF1A)
Spresense GNSS add-on board pin assignment
