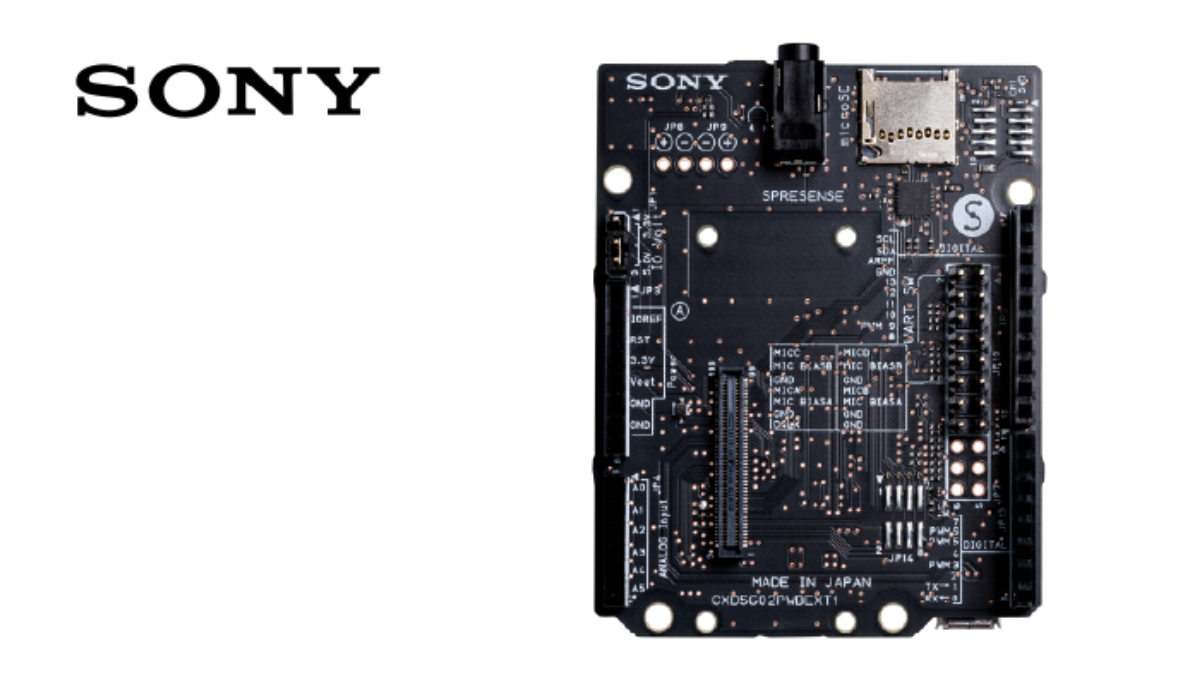

Spresense 拡張ボード
Spresense拡張ボードは、音楽を手軽に楽しむために、SDカード、ヘッドホンジャック、マイク接続用ピンヘッダー備え、3.3Vもしくは5.0V選択可能な Arduino UNO 互換のピンソケットを利用できます。
購入する
製品仕様
Spresense 拡張ボード | Empty |
---|---|
Spresense 拡張ボード 型名 | Empty CXD5602PWBEXT1 |
Spresense 拡張ボード サイズ | Empty 68.6 mm x 53.3 mm |
Spresense 拡張ボード オーディオ入出力 | Empty 4ch アナログマイク入力 or 8ch デジタルマイク入力、ヘッドホンジャック |
Spresense 拡張ボード デジタル入出力 | Empty 3.3V と 5V を選択可能 |
Spresense 拡張ボード アナログ入力(A/Dコンバータ) | Empty 6ch (5.0V レンジ) |
Spresense 拡張ボード 外部メモリインターフェース | Empty microSD card slot |
![](https://wpp-cdn.developer.sony.com/dp-images/image/7x4/2vkl4atWlo/uploads/sites/19/2023/04/Spresense_230421_p-28_Extension-Board.png?jwt=eyJhbGciOiJIUzI1NiIsInR5cCI6IkpXVCJ9.eyJfX2lzaW1hZ2UiOnRydWUsInVybCI6Ii8ydmtsNGF0V2xvL3VwbG9hZHMvc2l0ZXMvMTkvMjAyMy8wNC9TcHJlc2Vuc2VfMjMwNDIxX3AtMjhfRXh0ZW5zaW9uLUJvYXJkLnBuZyIsImFsdCI6IiIsIndpZHRoIjo5OTUsImhlaWdodCI6NTYwLCJmb2N1cyI6eyJ4IjowLjUsInkiOjAuNX0sInJhdGlvIjoxLjc3Njc4NTcxNDI4NTcxNDIsIl9fcHVibGljIjp0cnVlLCJhbGxvd2VkU2l6ZXMiOlsiMTIwMHhBVVRPIiwiMTAweDY1IiwiMTAweEFVVE8iLCIxMTB4ODIiLCI3NTB4QVVUTyIsIjEwMDB4QVVUTyIsIjEyMDB4QVVUTyIsIjEyMDB4ODAwIiwiMTkyMHhBVVRPIiwiNjAweEFVVE8iLCIxOTIweDEwMDAiLCIyMDB4MTUwIiwiMjI1eDE3MCIsIjIyNXhBVVRPIiwiMjI5eDMwMCIsIjM2OHhBVVRPIiwiNDUweDM0MCIsIjUwMHhBVVRPIiwiNzUweDUwMCIsIjd4MTAiLCI3eDExIiwiN3gxMiIsIjd4MTYiLCI3eDMiLCI3eDQiLCI3eDUiLCI3eDYiLCI3eDciLCI3eDgiLCI3eDkiLCIxeDEiXSwiaW1hZ2VWZXJzaW9uIjoidjYiLCJleHAiOjE5MDQ2ODgwMDAwMDB9.YGPH2KIHF9za-o_sBItlP0doDHAabta_ipvUVXyiy0w)
Spresense extension board pin assignment
